BPI-2K3000 工业计算机

Banana Pi BPI-2K3000工业计算机开发平台，基于龙芯最新一代2K3000（3B6000M）处理器研发的高性能嵌入式工业计算机，以满足不同客户对高性能信创嵌入式计算机的多样化需求。

BPI - 2K3000可应用于企业办公、个人微型计算机、高性能工业计算机，以及教育、医疗、金融、边缘计算等领域。它具有高性能计算、便携、低能耗和易于管理等优点。

设计原则

1) 设计基于2K3000处理器的全功能COM-E（Type6）核心板，覆盖处理器所有资源，避免因需求变化，而必须对核心板进行裁剪及重新设计的工作量，增强通用性和可靠性。

2) 配合核心板，同步设计能广泛应用于工业控制领域的典型工控主板，具备多IO接口、高可靠性、强干扰性特点。以工控硬件整体产品方式，配合第三方应用软件，即刻应用于现场。

3) 同步移植适配吉斯凯达公司成熟的工业软件，形成硬软件融合产品。

主要目标市场：

工业控制与自动化：PLC、工业网关、工业控制器、HMI/SCADA

能源与电力：变电站自动化设备、风电/光伏/储能控制器、微电网协调控制器

教育培训：面向信创+工业互联网/人工智能/自动控制/计算机等专业的教育与实训

边缘计算与IoT：边缘服务器、智能视频分析、本地AI推理、机器人控制

通讯与网络设备：路由器、小型边缘服务器、虚拟化设备、NAS存储

医疗电子：CT、核磁共振

航天航空与国防：飞控/星载/弹载计算机、雷达信号处理计算机

快速上手开发手册

硬件

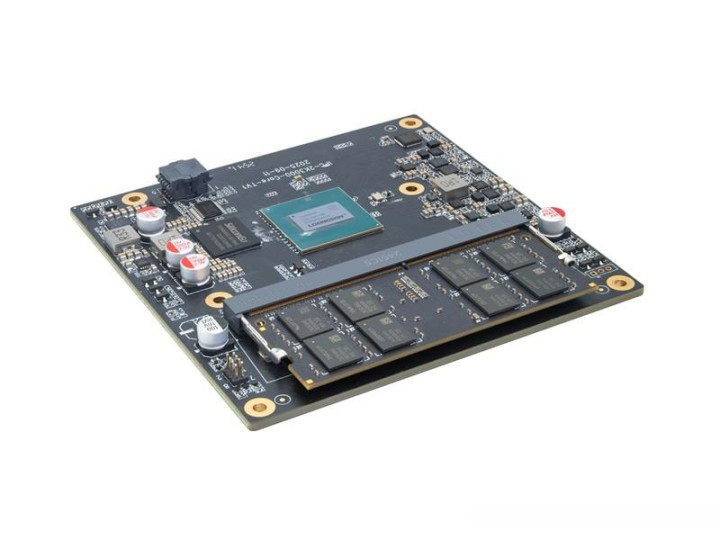

核心板

核心特性

1) 全功能核心板： COM-E Type标准，440个引脚引出所有信号，扩展能力强

2) 多功能工业级底板： 全部工业级（EMC3-4级）保护的多种通讯与交互接口

3) AI能力强劲： 除处理器自带AI算力外，可板载（M.2）接入多种AI算力卡

4) 配套软件丰富： 支持系列化工控软件，良好的开发环境，轻松适配更多应用

5) 国产化率100%： 可选择100%国产化元器件方案

6) 多种产品形态： 台式、壁挂、机架、桌面高散热工控机箱/一体机

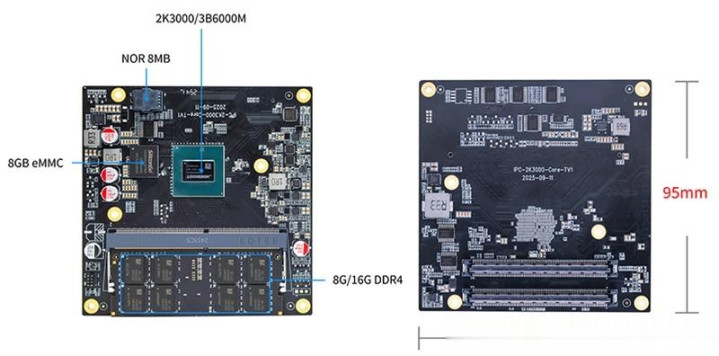

核心板技术规格

BPI-2K3000核心板技术规格

处理器

处理器：龙芯2K3000、3B6000M

系统：默认Loongnix 20.7，支持麒麟、统信

内存

类型：单通道64位DDR4-3200 SO-DIMM插槽

容量：8GB，可支持16GB/32GB

Flash

8MB SPI Flash，启动引导配置、默认UEFI启动

16MB SE SPI Flash：内置安全模块，实现可信计算，支持SM2/3/4算法（默认不贴片）

硬盘

8GB，可选128GB

GPU

龙芯自研第二代LG200，支持OpenGL3.3、OpenCL 1.1。支持AI加速，7.2TOPS (INT8)

VPU

支持VVC/AV1/HEVC/VP9/AVS2.0/High10H264/H.264/VP8/VC1解码4K@60fps

支持MPEG-2&MPEG-1/VP7/H.263/RV8/RV9/RV10解码1080P@60fps

显示

1x HDMI，最大支持4K 60Hz

1xDP，最大支持4K 60Hz

1xeDP，最大支持4K 60Hz

音频

HDA/I2S音频接口，支持16、18、20位采样精度，最高采样频率192KHz

以太网

1路千兆以太网GMAC

1路千兆以太网PHY GMAC0板上集成YT8531千兆以太网PHY芯片

PCIE

PCIE0：PCIE3.0x4 支持拆分为4路PCIE3.0x1，可复用位RapidIO

PCIE1：PCIE3.0x4 支持拆分为2路PCIE3.0x1，可复用位RapidIO

SATA

 1路SATA3.0，6Gbps，与1路USB3.0接口复用

USB2.0

最大支持8路USB2.0 HOST，其中4路USB2.0可与USB3.1组成全功能USB3接口

USB3.0

最大支持4路USB3.1 Gen1(5Gbps)，1路USB3接口可复用为SATA3.0

LPC

1路LPC1.1接口

SPI

默认预留1路SPI，最大支持2路，预留3个片选信号

I2C

1路I2C

UART

默认预留2路UART，含CPU调试串口

CAN

默认预留4路CANFD，3路与SD卡信号复用

SDIO

预留2路SDIO 3.0，SDIO0与CANFD复用，SDIO1与SPI1复用

PWM

默认预留3路

GPIO

若干，请看具体定义

尺寸

95mm x 95mm，线序参考PICMG COM Express兼容COMeType6标准

封装

BTB连接器，220pin + 220pin

电源设计

DC12V、DC5V 输入

典型功率

35W（TDP）

工作温度

-40~85℃

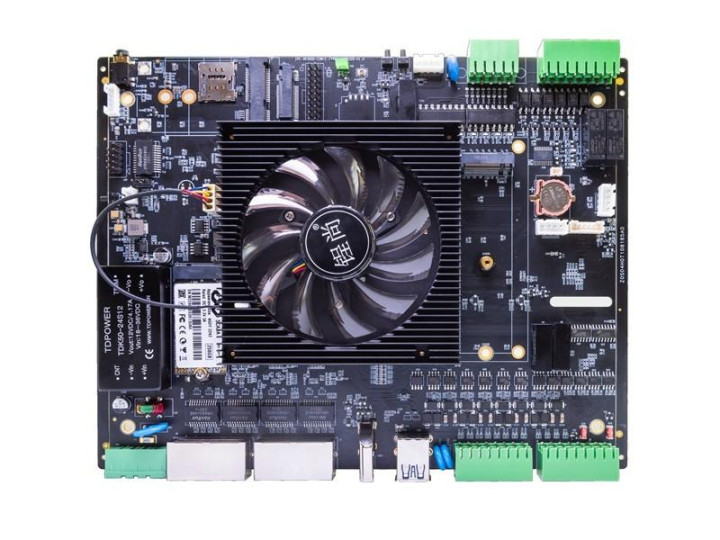

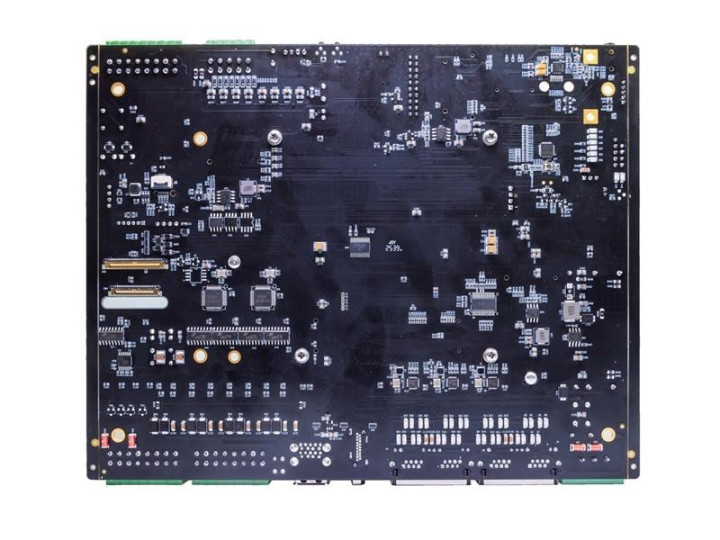

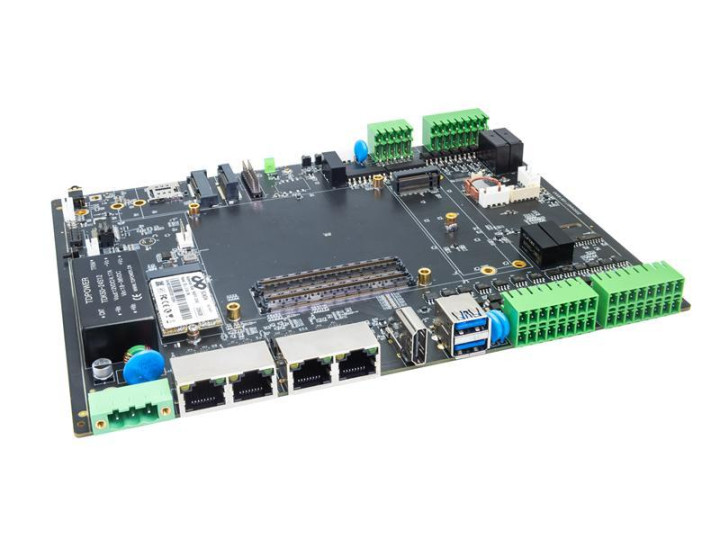

底板

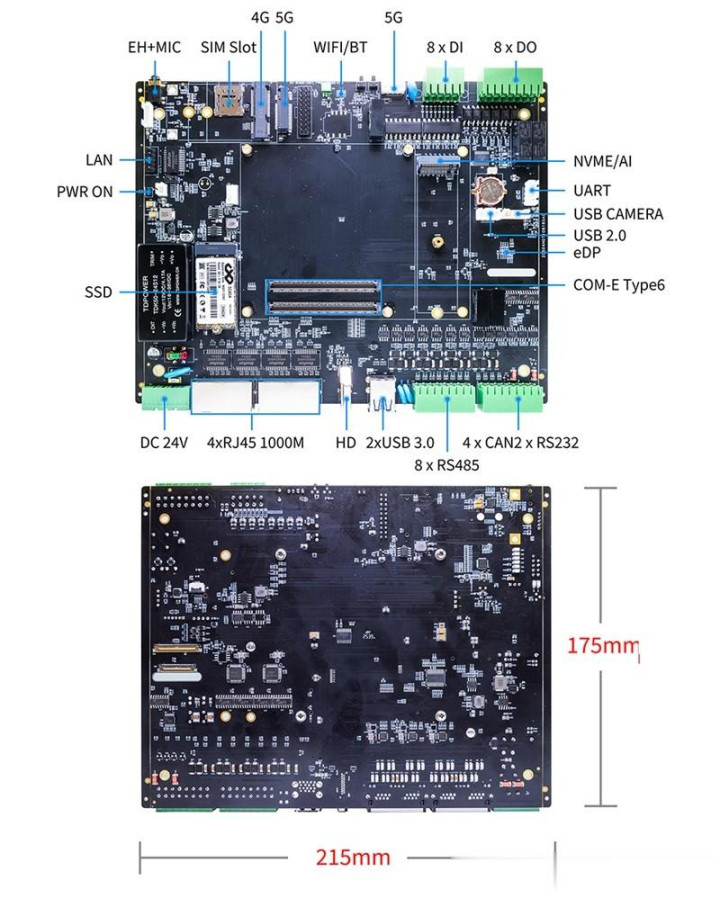

底板硬件规格

BPI-2K3000底板技术规格

底板与核心板接口

COM-E/Type6接口，BTB连接

以太网接口

4+1 千兆独立IP网口，4个外置RJ45，1个内置9P排针

显示接口

HDMI+eDP双显。eDP内置，可构成一体机形态

USB接口

2 x USB3.0（外置，TypeA）

2 x USB2.0（内置，4P插座）

RS232接口

2 x RS232，带隔离，其中一路为Console，3.81mm凤凰端子

RS485接口

8 x RS485，带隔离，3.81mm凤凰端子

CAN接口

4 x CAN FD，带隔离，3.81mm凤凰端子

DI接口

8 x DI，带隔离，无源输入，检测电压24V，3.81mm凤凰端子

DO接口

8 x DO，继电器输出，6x400mA+2x2A，3.81mm凤凰端子

SSD接口

1 x SATA，M.2/2242/SATA协议

1 x NVME，M.2/2280/NVME协议，PCIE X4，支持AI算力卡

无线通信接口

1 x MPCIE，支持4G/RedCap模组，USB2.0，与5G共用SIM卡

1 x M.2/3050，支持5G/4G模组，USB3.0/2.0，与4G共用SIM卡

1 x Wifi/BT，2.4G

CAMERA接口

USB2.0+UART，支持双目摄像头模组

TOUCH接口

1 x USB2.0，内置，与eDP组成触摸一体机

加密芯片

1 x 国网配电专用

1 x 软件授权（软件狗）专用

RTC

1 x SD3068

AUDIO

1 x EarPhone+Mic

供电

DC 24V，5.08mm凤凰端子3P

功耗

TBD，理论值

尺寸

215mm x 175mm

操作系统

Loongnix 20.7

麒麟V10/V11

统信

鸿蒙、欧拉，适配中……

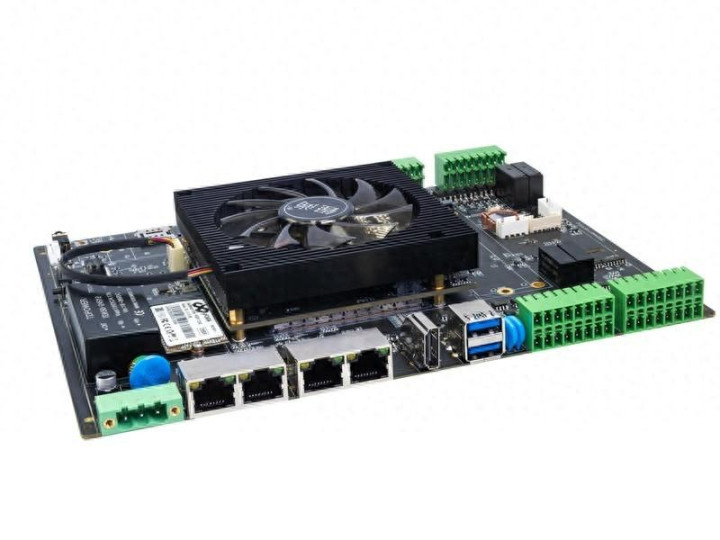

Product photo

香蕉派 BPI-2K3000 产品图集

BPI-2K3000整机产品解决方案

Banana Pi 开源硬件社区与深圳市吉斯凯达公司紧密合作，基于吉斯凯达强大的工业软件能力，共同为客户提供产品级的整体解决方案。

软件主要支持技术

BPI-2K3000软件及解决方案支持

数据库

达梦，MySQL，PostGreSQL，海量，TIDB，Influxdb

PLC

Beremiz

网关

CSGateway（海量协议库，支持300+电力、水务、水利、环境、PLC、物联网等行业），

支持：节点主备冗余/网络冗余/通道冗余

视频

CSVideo（RTSP/RTMP协议，嵌入式流媒体服务器，报警联动录像，NVR功能）

Onvif/GB28181

HMI

GS-X5/HMI（CS架构嵌入式HMI、B/S架构HMI服务器/HMI）

SCADA

GS-X5/SCADA（CS架构嵌入式SCADA、B/S架构SCADA）

支持：节点冗余/网络冗余/通道冗余

AI

支持多款M.2算力卡

驱动支持

提供完整外设驱动,BSP（板级支持包）

开发工具

SDK（支持交叉编译）,调试工具（JTAG/SWD）

认证与可靠性

EMC：CE/FCC Class A

安规：UL/IEC 62368

MTBF：≥50,000 小时
